【毕业设计】12KW同时制冷制热空调系统设计

[复制链接]
admin 发表于 2018-4-22 15:16:42 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【毕业设计】12KW同时制冷制热空调系统设计
  • 文件大小10MB
  • 上传时间2018-04-22
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



一、资料介绍:

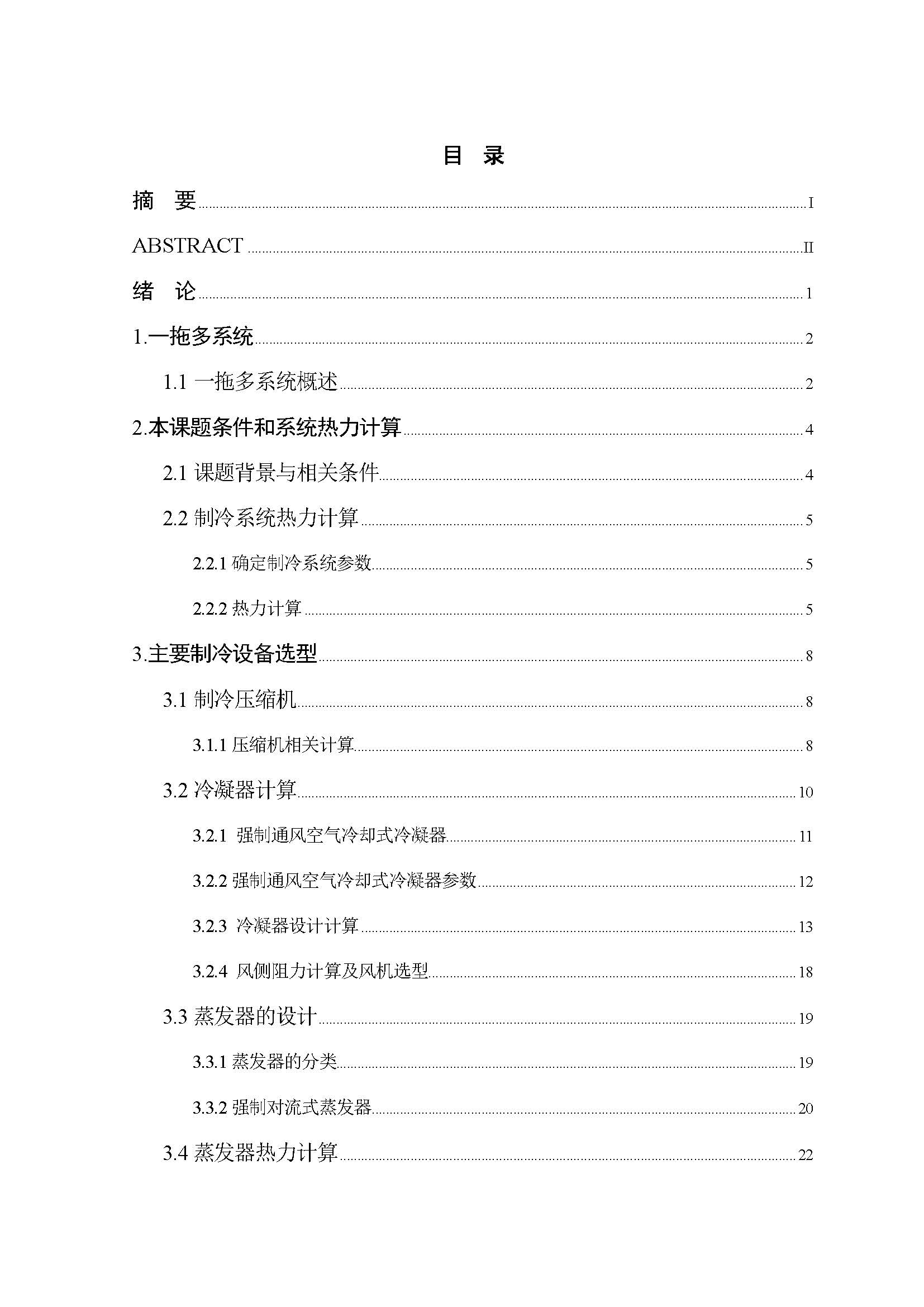

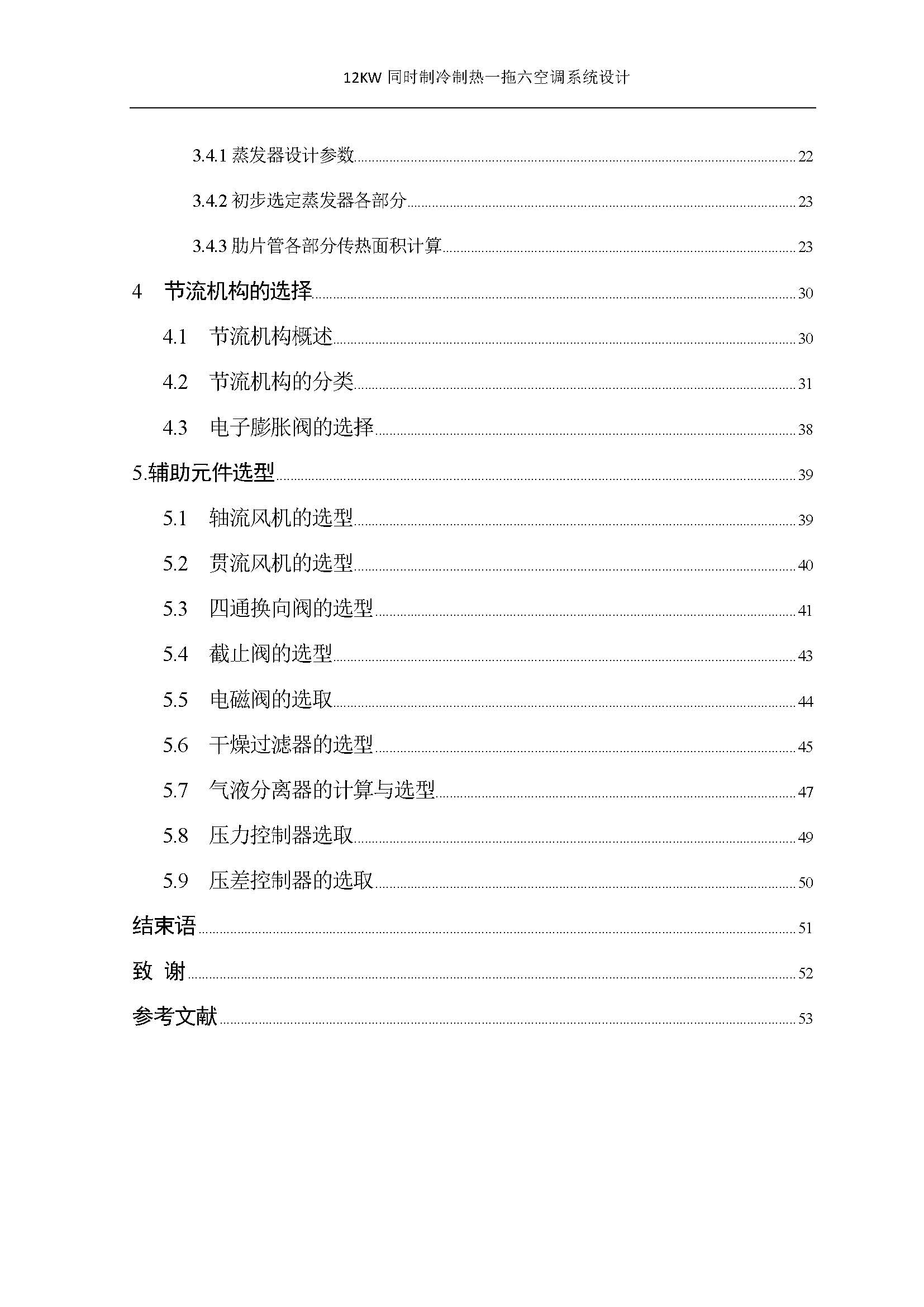

1)、毕业设计原文
2)、毕业设计开题报告
3)、毕业设计外文翻译
4)、毕业设计答辩申请
5)、毕业设计配套系统图
6)、毕业设计配套组装图
7)、毕业设计配套零部件图
8)、毕业设计配套电气图


二、内容摘要:

本文是一拖六同时制冷制热空调系统设计说明书,撰写本文的主要目的是为了让使用者或者潜在用户了解到这一空调系统的设计方法,基本构成,功能实现以及各个部分的零部件选用规格。在人们对舒适性生活学习环境要求日益提高的今天,一拖多空调系统的研究是非常必要的,同时把变频技术应用到一拖多空调系统中满足现在对于设备节能的要求。本文的主要内容是根据真实的生产课题,设计的一款以一台室内机拖动六台室内机的制冷系统,其中包括了该制冷系统的热力计算,压缩机、制冷剂管路以及制冷系统辅助设备的选择,和室内机、室外机的装配布局。本文是整个一拖六系统的设计过程,在设计思路和设计方法上都做出了详细的说明。首先,对一拖多系统做了说明,什么样的系统是一拖多系统,之后在该制冷系统的热力计算工程中,根据制冷量等相关条件计算出冷凝器的设计方案,包括冷凝器所使用的铜管的长度和直径,以及冷凝器整体的长度、宽度以及高度。该系统使用的是R22制冷剂,利用现有的相关资料,计算出连接管路要求,选择相符合的管路,同时也要选择出翅片的规格。在之后的压缩机选型中,根据设计条件选择涡旋式压缩机,在设计条件下可以验算得到该压缩机符合要求,是合适的。在蒸发器和其他辅助设备的选型中,都是经过相关的计算或者标准选型,得出的符合条件的规格的部件。

三、部分资料截图:

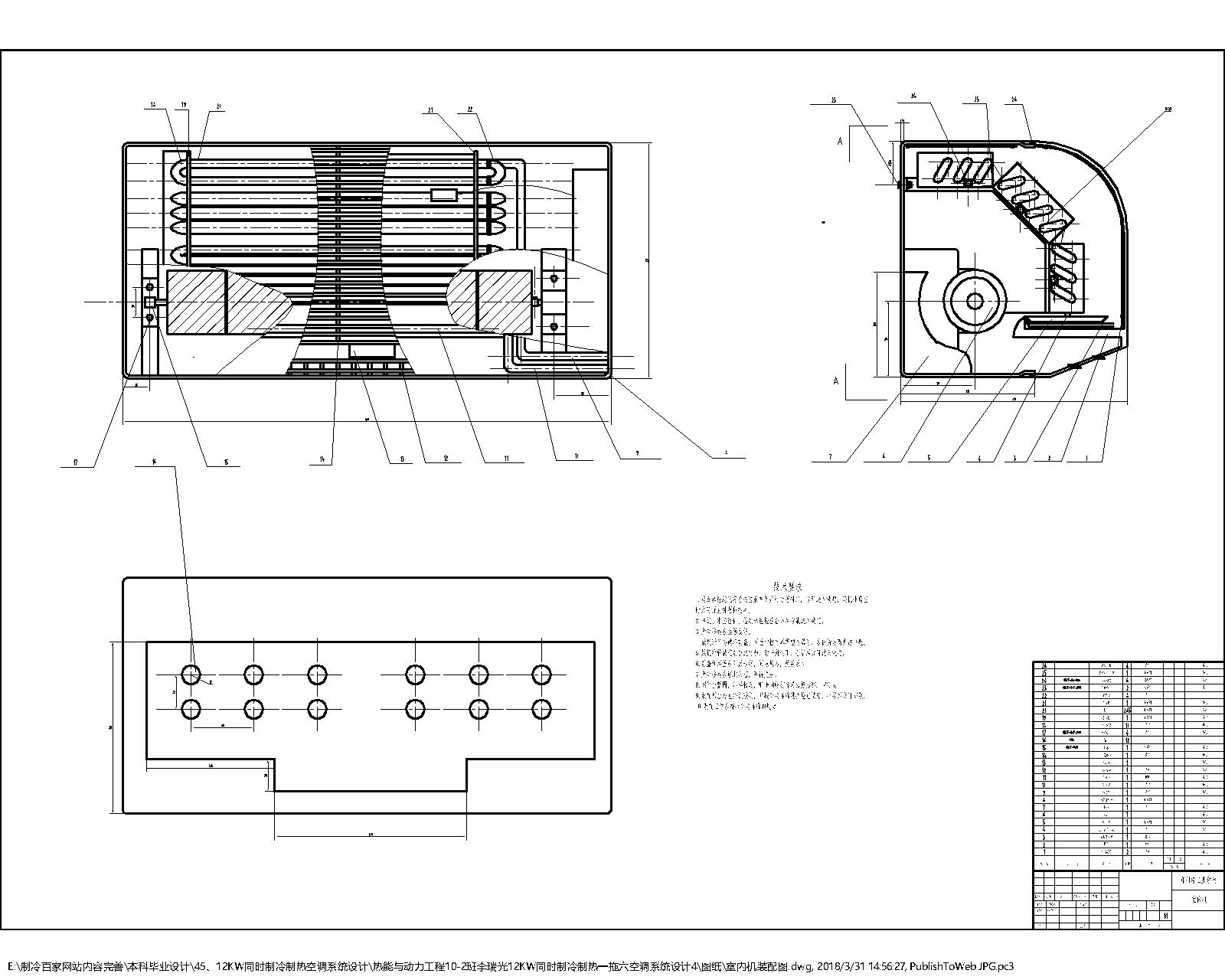

室内机装配图-ISO A0 标题栏.jpg

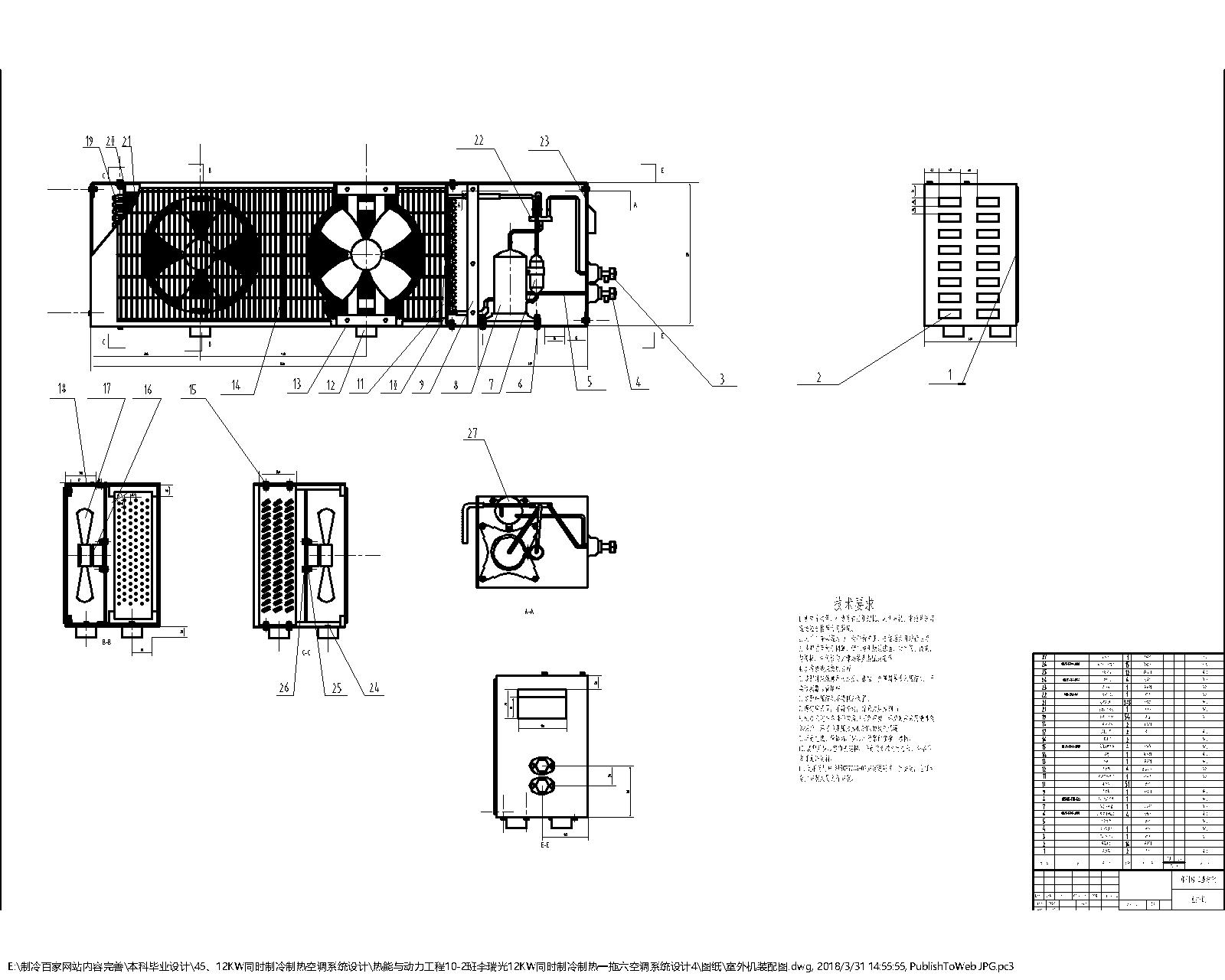

室外机装配图-ISO A0 标题栏.jpg
