【毕业设计】6KW-30℃低温制冷机组设计

[复制链接]
admin 发表于 2018-4-20 17:45:46 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【毕业设计】6KW-30℃低温制冷机组设计
  • 文件大小12MB
  • 上传时间2018-04-20
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



一、资料介绍:

1)、毕业设计原文
2)、毕业设计开题报告
3)、毕业设计外文翻译
4)、毕业设计答辩申请
5)、毕业设计配套系统图

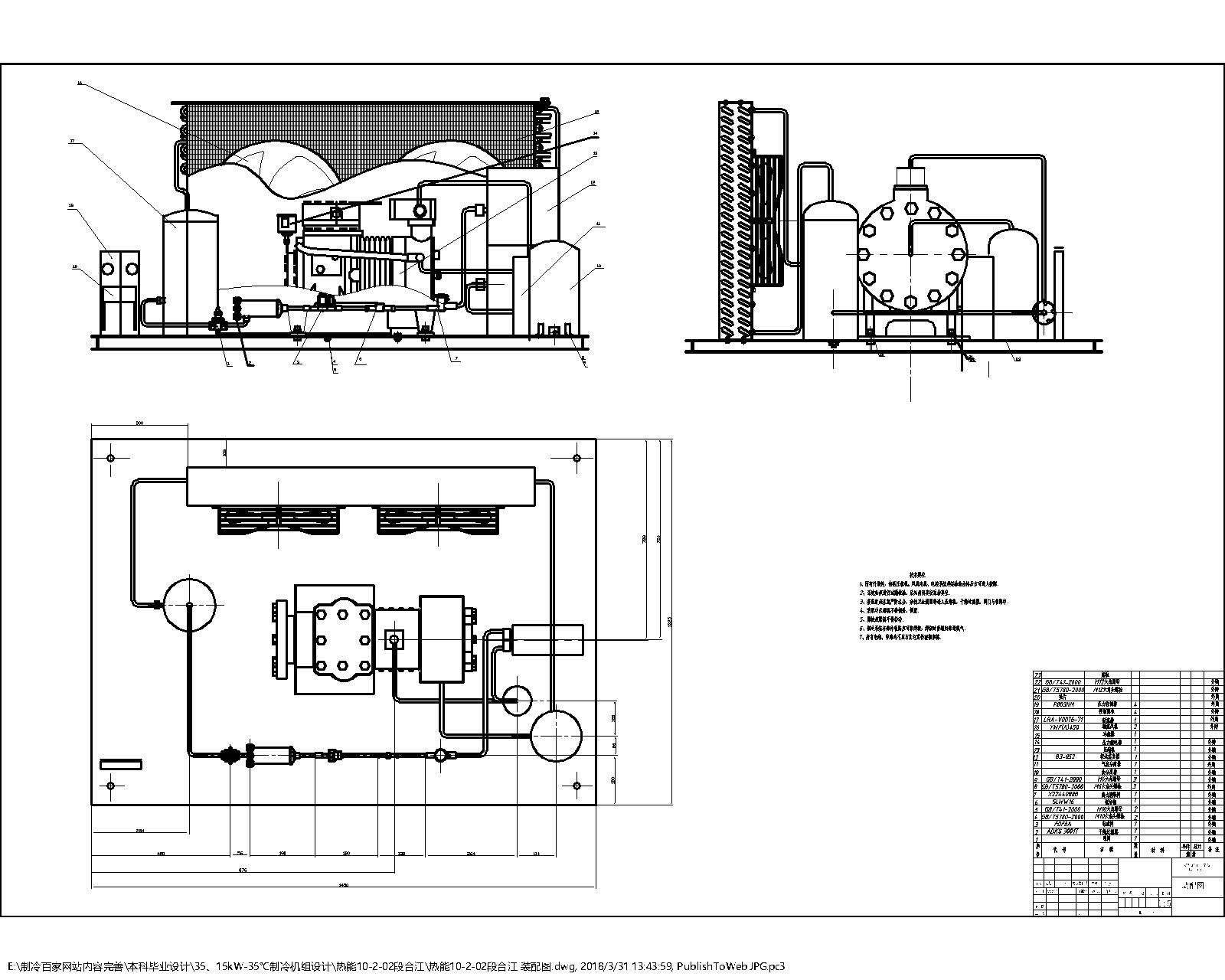

6)、毕业设计配套组装图

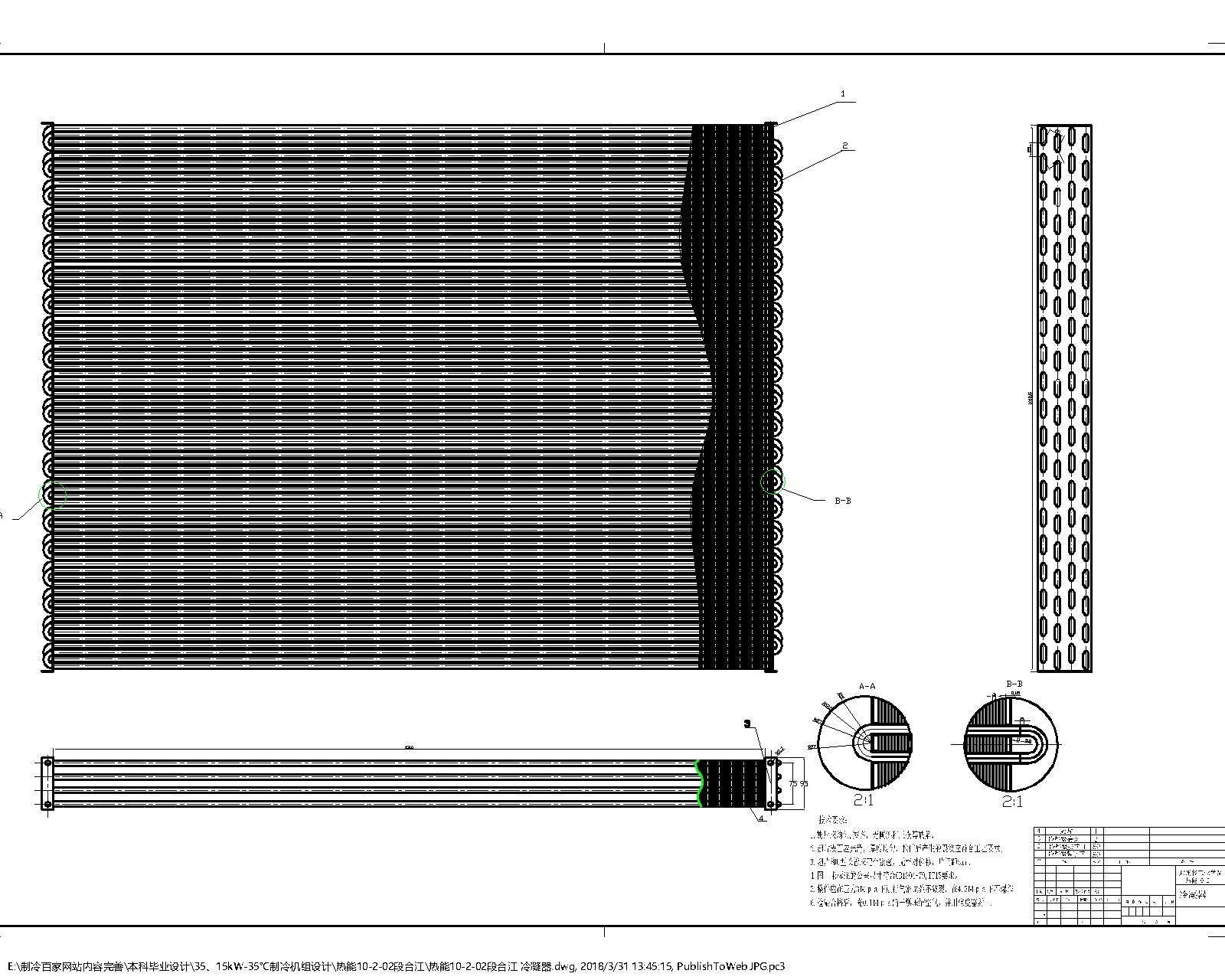

7)、毕业设计配套零部件图
8)、毕业设计配套电气图


二、内容摘要:

本文设计的是制冷量为6KW的制冷机组,其中制冷剂为R404A,系统制冷量为6KW,冷凝温度50℃,蒸发温度-35℃,过冷度10℃,过热度15℃,载冷剂进口温度-25℃,出口温度-30℃。
本次设计的制冷机组采用了谷轮3SS1-150E型单级压缩机,通过实际计算比较了理论循环和实际循环之间的差异,对冷凝器进行了设计计算,并且对压缩机、蒸发器、节流阀等部件进行选型。在对制冷机组全面了解的基础上进行了实际的绘图操作;通过对装置的各部分部件设计选型后,对装置进行整体布局设计,使装置整体结构布局紧凑,合理。
关键词:制冷装置 压缩机 板式换热器 冷凝器

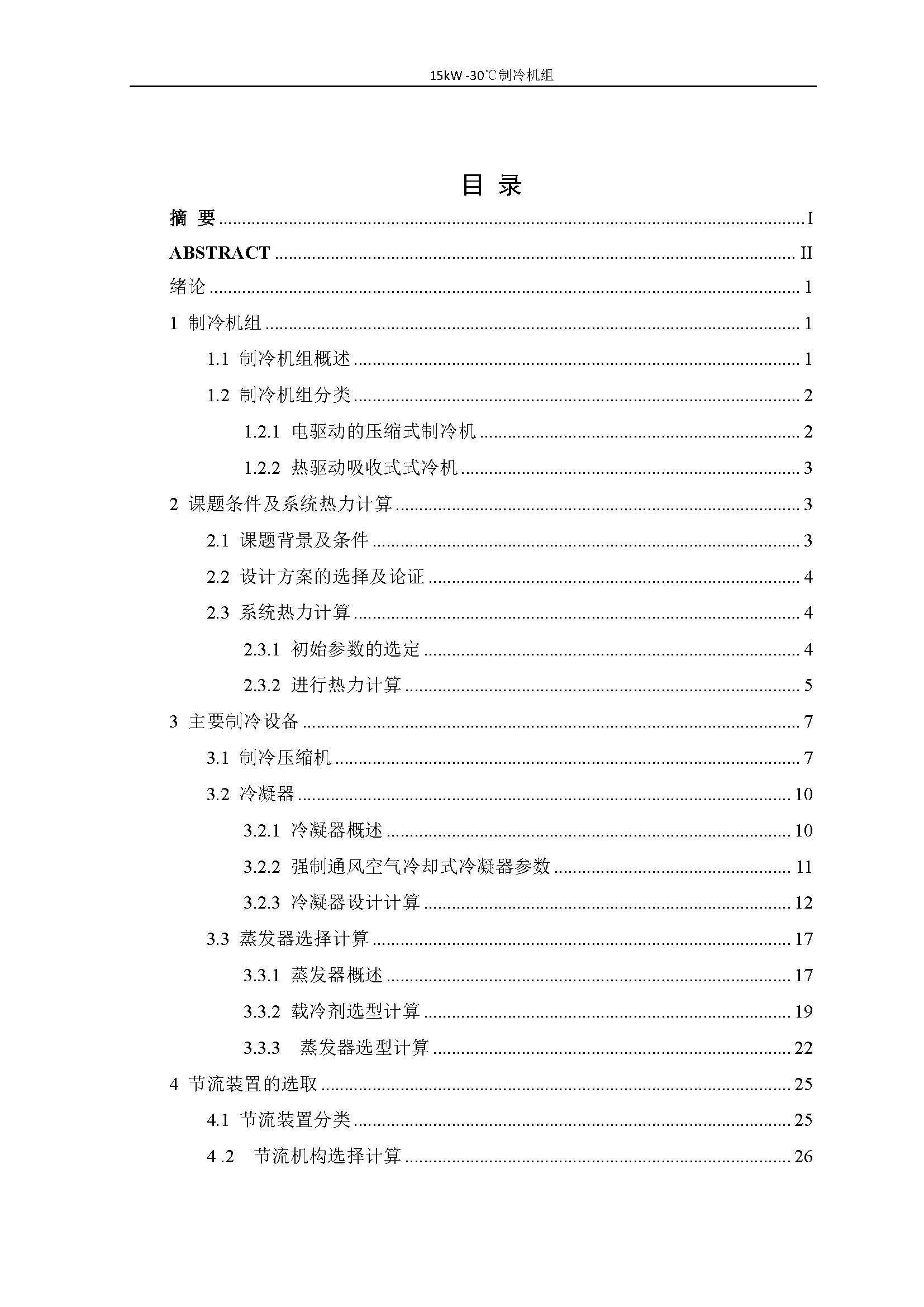

三、部分资料截图:
