【毕业设计】300KW螺杆型水冷冷水机组

[复制链接]
admin 发表于 2018-4-20 16:36:35 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【毕业设计】300KW螺杆型水冷冷水机组
  • 文件大小12MB
  • 上传时间2018-04-20
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



一、资料介绍:

1)、毕业设计原文
2)、毕业设计开题报告
3)、毕业设计外文翻译
4)、毕业设计答辩申请
5)、毕业设计配套系统图
6)、毕业设计配套组装图
7)、毕业设计配套零部件图
8)、毕业设计配套电气图


二、内容摘要:

螺杆式水冷冷水机组因其关键部件螺杆式压缩机而命名,螺杆式水冷冷水机组是目前应用最为广泛的制冷机组之一。本文设计的是制冷量为300KW的水冷机组。其中制冷剂为R22,系统制冷量为300KW,冷凝温度40℃,蒸发温度2℃,过冷度3℃,过热度9℃,冷却水进水温度30℃,出口温度35℃,冷冻水进水温度12℃,出水温度7℃。
本设计主要部件选用的是汉钟半封闭螺杆双压缩机、卧式壳管式冷凝器(外形尺寸为2780mm×600mm×708mm,传热面积为57.546m2)、干式蒸发器(外形尺寸为2800mm×600mm×592mm,传热面积为17.64m2)和热力膨胀阀。除此以外,本文还完成了压缩机的选型、热力计算、以及辅助设备的选型问题。

关键词 冷水机组/壳管式冷凝器/干式蒸发器/设计计算

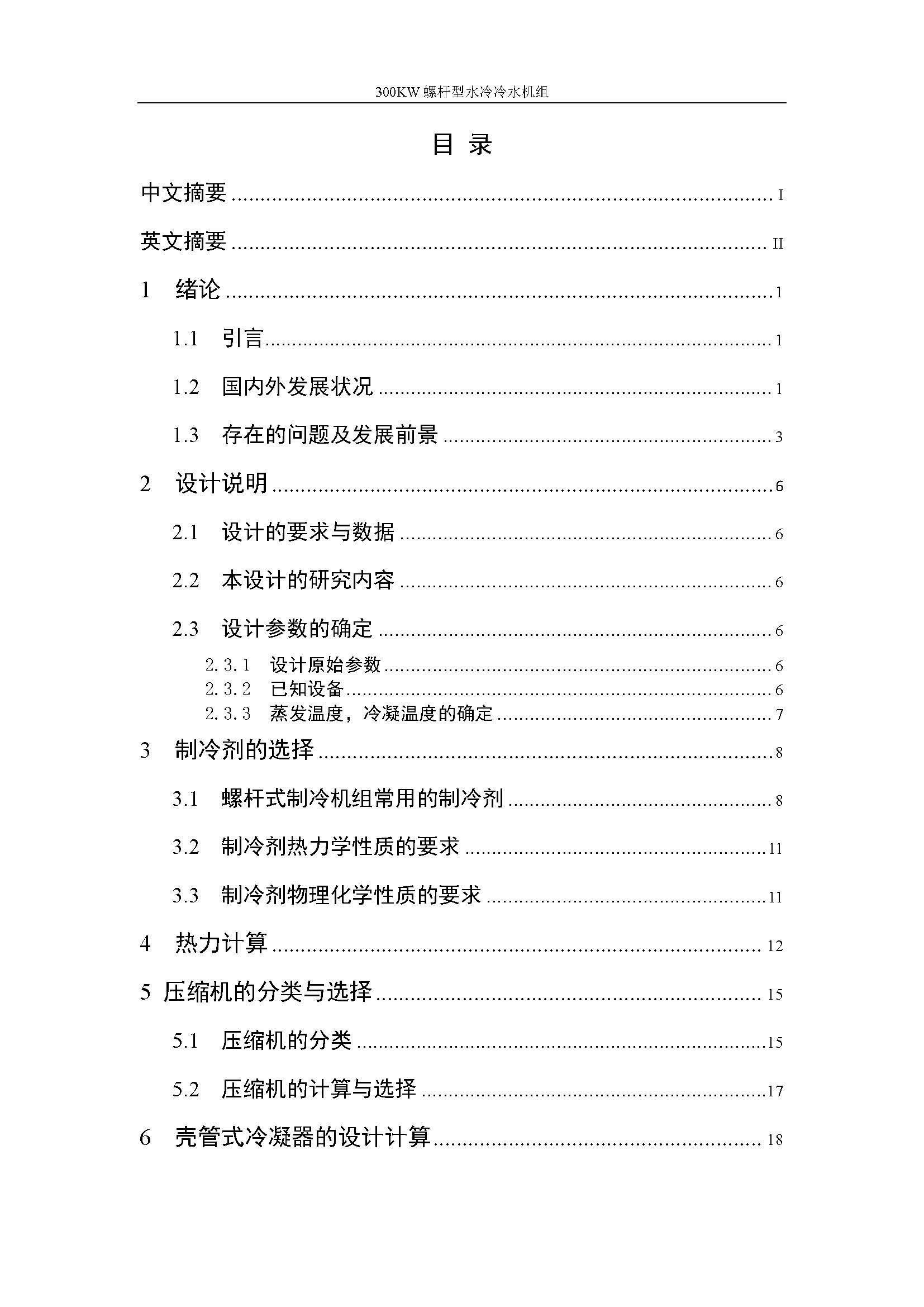

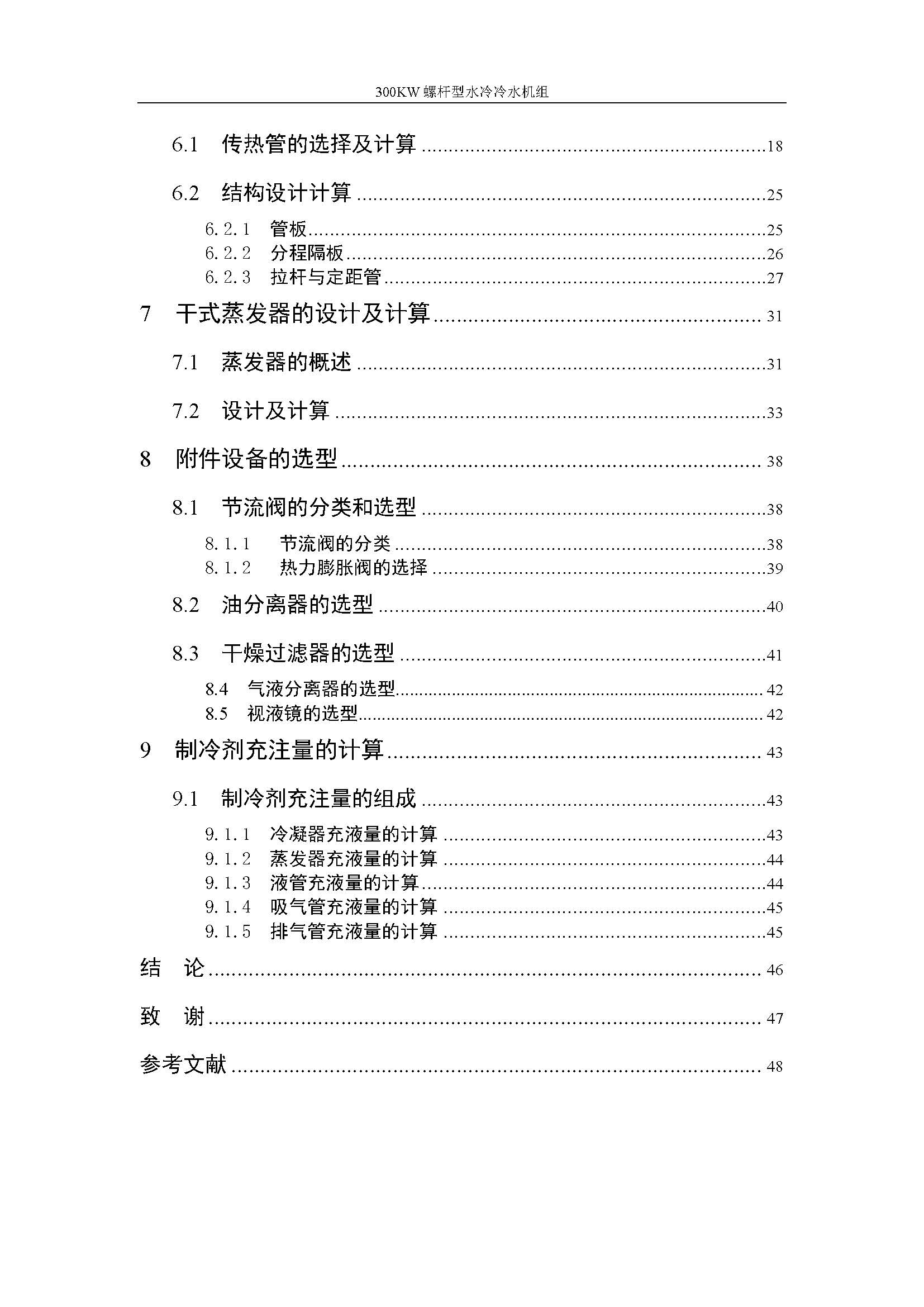

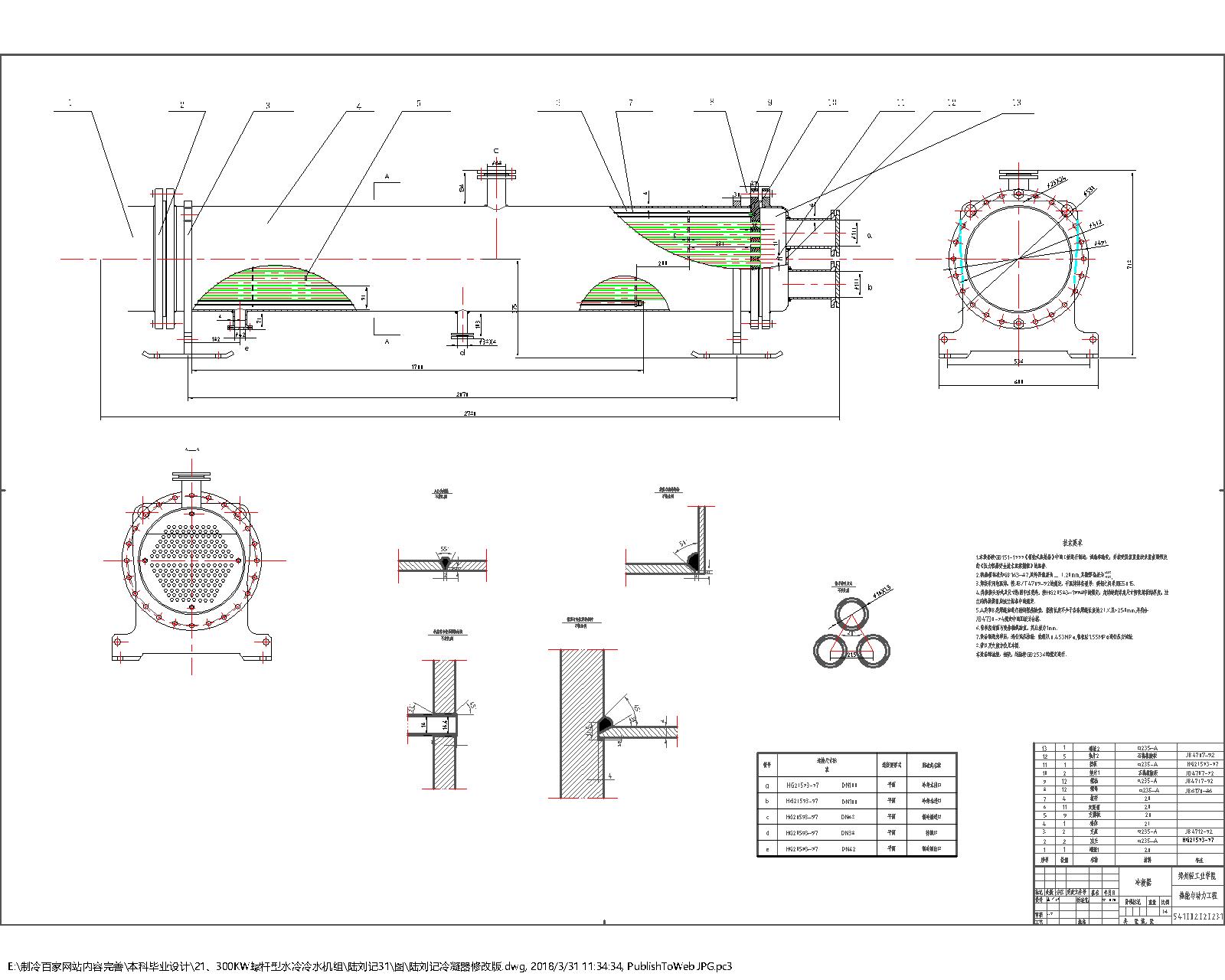

三、部分资料截图:
