壳管冷凝器设计与计算仿真（excel小程序版）

壳管冷凝器设计与计算仿真（excel小程序版）

点击图片下载：《翅片式换热器设计与仿真课程资料》

关于小型制冷装置的氟利昂壳管式冷凝器的设计，很多从业者都无从下手，目前市面上也没什么好的并且免费的软件来进行仿真计算，因此，制冷百家的私教群分享了一个利用Excel进行壳管换热器设计的课程，并编写了一套excel计算程序，方便大家的日常工作。

私教课程：《壳管式换热器简单计算与表格（Excel方法）》，

通过前面两节课的学习，我们基本掌握了壳管换热器热力计算和设计方法，不过对于大部分的学员来说，这么多的公式太麻烦了，根本记不住，算起来效率太低了，因为我们特地为大家编写了一套Excel计算壳管换热器的小表格，满足一些简单的设计，提高各位的设计效率。

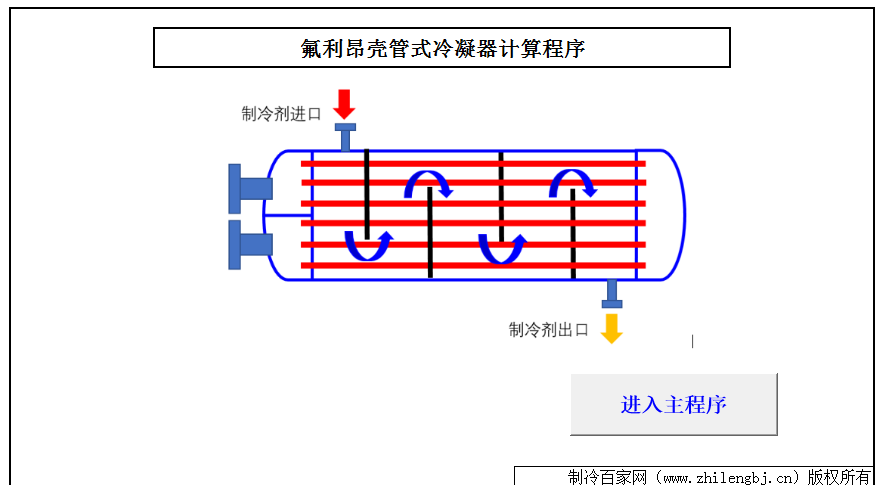

主页面：

进入主程序后，我们先输入已知参数，包含换热管的参数，冷凝热负荷，制冷剂种类，冷却塔进出水温等参数：

根据不同的制冷剂，我们软件里面可以直接计算出中制冷剂的物性集合参数B值：

软件内置了R134a，R22，R32，R410A，R404A等五种制冷剂，基本涵盖了一些常见的制冷剂了，同时后期可以扩展其他制冷剂的种类。

第一步：换热管参数：

输入换热器的基本参数，用于计算每米管长的有关面积，效果如下：

第二步：换热管长/数量计算：

第三步：换热管流程数N表格：

第四步：设计冷凝器流程、管数

第五步：计算结果：

5.1传热计算与校核：

在壁面温度的计算中，excel中可以采用迭代计算的方法，计算出合适的壁面温度的数值，但是由于迭代计算中存在错误的可能性，且通用性不强，很多小伙伴可能不太熟悉，我们该用手动计算的方法，如上。

调整温度的数值，使得热流密度的偏差值＜0.5%，我们这里调整偏差值可以求得最小的一个热流偏差值，比迭代计算的准确性更高一点。当热流密度的偏差最小时候，检查下“假定热流密度取值是否合适”、“换热面积富余量”这两个参数是否合适，如果合适，则设计结束，如果不合适，调整下假定热流密度、换热管长等。使得最后满足我们的设计要求。

5.2 阻力计算：

最后，我们得到壳管换热器的计算结果：

关于这个壳管换热器的计算excel我们介绍到这里，这个excel程序适合用于小型氟利昂的壳管冷凝器的设计和计算，输入一些已知的参数，软件自动输出计算结果，准确性不比一些商业软件的准确性差，但是使用起来很方便，而且可以根据自己的需求来做修改。

对这个小程序感兴趣的同行，可以登录制冷百家网，下载本套资料哦：
